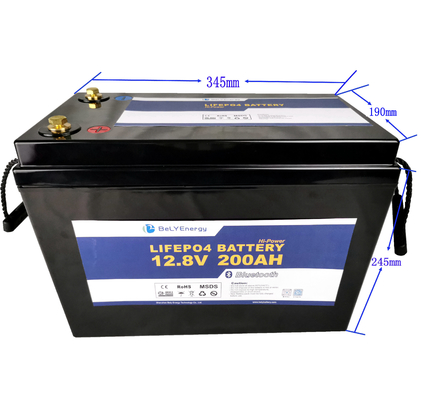

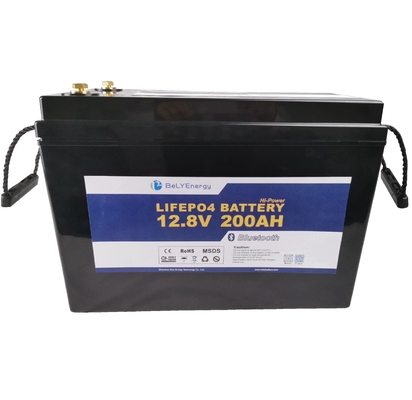

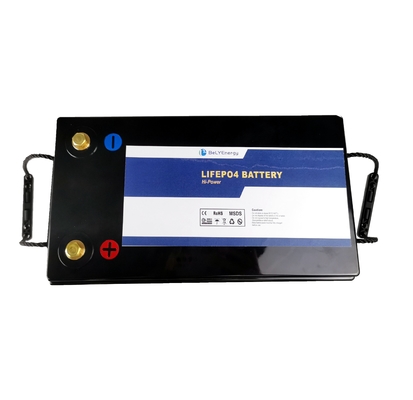

Kontrolowana przez BMS bateria LiFePO4 12V 200AH z funkcją Bluetooth w czasie rzeczywistym

12V 200AH LiFePO4 oferuje bezpieczeństwo kontrolowane przez BMS, długą żywotność, błyskawiczne ładowanie i Bluetooth w czasie rzeczywistym

1. Opis produktu

Baterie litowe BeLY są zaprojektowane i zbudowane z najbezpieczniejszych ogniw LiFePO4 lub LFP.Napięcie znamionowe ogniw LiFePO4 wynosi 3,2V.Do uzyskania stabilnego zasilania nawet przy dużym obciążeniu wymagana jest bateria litowa, absolutnie najlepszy zamiennik akumulatorów AGM/ołowiowo-kwasowych/żelowych.Oprócz wyjątkowo lekkiej przewagi, oferuje dodatkowe ogromne rezerwy energii.

Akumulator litowy 12,8 V LiFePO4 składa się z czterech ogniw połączonych szeregowo, a akumulator LiFePO4 25,6 V składa się z ośmiu ogniw połączonych szeregowo.Zestawy akumulatorów BeLY LiFePO4 zawierają dwa główne elementy: ogniwa zamontowane w plastikowym ABS lub stalowej obudowie oraz wewnętrzny BMS (system zarządzania baterią), aby chronić baterię przed niewłaściwym użyciem.

Baterie litowe BeLY LiFePO4 akceptują połączenia równoległe i szeregowe.Połączenia równoległe służą do zwiększania pojemności i prądu rozładowania.Połączenia szeregowe służą do zwiększania napięcia (patrz dane techniczne), a baterie Bely można łączyć szeregowo do 48V.

1. Instalacja i połączenie aplikacji BelyEnergy Bluetooth (dla wersji Bluetooth)

Krok 1. Zainstaluj aplikację Bely „BeLYEnergy” za pośrednictwem sklepu Google Play lub sklepu Apple na smartfonie.Możesz też zeskanować poniższy kod QR.

Krok 2. Upewnij się, że Bluetooth w smartfonie jest włączony.Otwórz aplikację na swoim smartfonie.

Krok 3. Zobaczysz teraz listę z jednym lub kilkoma połączeniami Bluetooth.Wybierz model i identyfikator Bluetooth baterii, a zostaniesz podłączony do baterii.

• Wyświetl aktualny stan naładowania akumulatora oraz bieżący pobór mocy/wyjście, pokazując czas pozostały do ​​pełnego naładowania/rozładowania akumulatora.
• Wyświetl napięcie poszczególnych ogniw, aby sprawdzić stan baterii.
• Zobacz temperaturę baterii.
• Historia ładowania i rozładowania.
• Różne informacje dotyczące ochrony baterii.

• 1.3. System zarządzania baterią (BMS)

  System zarządzania baterią (BMS) jest instalowany w każdej baterii BeLY, co zapewnia bezpieczeństwo baterii w przypadku:

  - Odcięcie ładowania w niskiej temperaturze pff.

  - Odcięcie ładowania lub rozładowania w wysokiej temperaturze.

  -Ochrona przed nadmiernym ładowaniem lub rozładowaniem.

  -Ochrona nadprądowa i zwarciowa.

  - Automatyczne równoważenie napięcia ogniw akumulatora.

  1.4.Zastosowanie baterii

  Dzięki dużej pojemności i stosunkowo niewielkiej wadze oraz bezpiecznemu użytkowaniu baterie litowe Bely LiFePO4 mają różnorodny zakres zastosowań.Mogą być używane do zastosowań stacjonarnych lub mobilnych.Są one szczególnie powszechne, ale nie tylko, w domach mobilnych, kamperach, kamperach i rekreacji, systemach słonecznych, łodziach, sonarze, wózkach golfowych, wózkach inwalidzkich, skuterach elektrycznych, e-rowerach, zasilaczach awaryjnych, UPS i bateriach domowych.

  1.5.Ładowanie baterii

  Użyj odpowiedniej ładowarki do akumulatorów litowych CCCV.Całkowicie naładuj i rozładuj, a następnie naładuj akumulator po raz pierwszy.

  1.6.Wydajność/sprawność

  Akumulator Bely LiFePO4 ma sprawność ładowania 96%, przy sprawności wyjściowej 99% wykorzystania prawie całej jej zgromadzonej pojemności.

  1.8. Dane techniczne Baterie serii 12 V Bluetooth (=> 100 Ah)

  Model	LFP-12V120AHBL		LFP-12V150AHBL		LFP-12V200AHBL		LFP-12V300AHBL
  Napięcie nominalne (V)	12,8		12,8		12,8		12,8
  Pojemność nominalna (Ah)	120		150		200		300
  Energia znamionowa (Wh)	1536		1920		2560		3840
  Wymiar (mm)	355*175*190 (DIN)		355*175*190 (DIN) 330*172*214		345*190*245 483*171*240		526*235*237 522*240*220
  Prąd ładowania (A)	100		100		100		100
  Zalecany prąd ładowania (A)	≤60		≤75		≤100		≤100
  Maks.Ciągły Prąd rozładowania (A)	150		150		200		200
  Cykl życiowy	≥3000@25		≥3000@25		≥3000@25		≥3000@25
  Temperatura pracy (℃)	﹣20～+60		﹣20～+60		﹣20～+60		﹣20～+60
  Napięcie odcięcia BMS (V)	10		10		10		10
  Zakres napięcia końcowego ładowania (V)	14,2 ~ 14,6 (13,3 ~ 13,8 napięcie pływakowe)
  Zakres napięcia roboczego (V)	10,5~13,5
  Charakterystyka ładunku	CC/CV
  System zarządzania baterią	Zintegrowany
  Monitorowanie Bluetooth	Tak w środku;Aplikacja dostępna na Androida i iPhone'a
  Impedancja wewnętrzna (mΩ)	≤20	≤20		≤20		≤20
  Stopień ochrony IP	IP65	IP65		IP65		IP65
  Połączenia równoległe	Polecam Max.4 baterie
  Połączenia szeregowe	Maks.Do 4 baterii (48V)
  Zakres temperatur rozładowania	-20 ℃ ~ + 60 ℃
  Zakres temperatur ładowanie	0℃~+60℃
  Przechowywanie w zakresie temperatur <1 miesiąc	-20~+50℃
  Przechowywanie w zakresie temperatur >1 miesiąc	-5 ℃ ~ + 40 ℃

2. Instalacja baterii
2. 1Połączenia baterii

Przed instalacją sprawdzić akumulator pod kątem uszkodzeń.Nie wolno instalować ani używać uszkodzonej baterii litowej.

Aby zmaksymalizować wydajność akumulatora i zapewnić jego bezpieczną eksploatację, przekrój kabla powinien być dostosowany do maksymalnego prądu ciągłego i dokręcić połączenia przy użyciu odpowiedniej wartości momentu obrotowego (moment około 10-15 nm).

Przed każdym podłączeniem kilku akumulatorów należy sprawdzić w karcie danych technicznych wariantu akumulatorów, czy i ile akumulatorów można połączyć szeregowo lub równolegle.

Akumulator montuje się za pomocą specjalnych pasków lub zacisków.

Akumulator należy montować na gumowej piance lub gumowych blokach.

Mocowanie baterii powinno być mocne i odpowiednie do zastosowania.

Połączenie kablowe powinno być izolowane odpowiednią osłoną kablową, czerwoną dla + i czarną dla -.

Bateria litowa BeLY LiFePO4 z połączeniem Bluetooth zostanie wysłana w trybie uśpienia w przypadku długiej wysyłki.Aby aktywować akumulator, napięcie ładowania musi być przyłożone przez wewnętrzny kontroler ładowania (np. pojazd) lub zewnętrzną ładowarkę.

Baterie BeLY LiFePO4 można instalować w pozycji pionowej lub na bokach.Upewnij się, że akumulator jest zamocowany, jeśli jest zainstalowany w poruszającym się pojeździe, na przykład w kamperze lub łodzi.

1. 2Równoległe połączenie akumulatorów

Jeśli konkretna aplikacja wymaga równoległego podłączenia akumulatorów (jeśli jest to dozwolone w karcie danych technicznych), należy podłączyć akumulatory jak pokazano na rys. 1, aby zapewnić równomierne rozprowadzenie energii.

Pojemność akumulatorów (wyrażona w amperogodzinach) przy połączeniu równoległym jest zwiększana o wielokrotność podłączonych akumulatorów (2x, 3x, 4x, itd.).Akumulatory BeLY 12V, 24V LiFePO4 obsługują połączenia równoległe do 4 jednostek.Jednak prąd znamionowy (rozładowanie i ładowanie) dla akumulatorów równoległych jest zwiększony tylko o 75% wielokrotności podłączonych akumulatorów (1,5x, 2,25x, 3x itd.)

Przed połączeniem równoległym postępuj zgodnie z poniższymi instrukcjami:

- Upewnij się, że wszystkie baterie są w pełni naładowane i mają to samo napięcie

- Używaj tylko baterii o tej samej pojemności

- Najlepiej używać nowych baterii

- Używaj tylko krótkich kabli (tej samej długości) między każdym podłączonym akumulatorem dla ilości prądu.

- Akumulatory posiadają elektroniczne zabezpieczenie nadprądowe oraz wewnętrzny bezpiecznik

1. 3 Szeregowe połączenie akumulatorów

Upewnij się, że każda bateria znajduje się w odległości 50mV (0,05V) od siebie przed połączeniem ich szeregowo.Zminimalizuje to ryzyko braku równowagi między bateriami.Jeśli Twoje akumulatory wytrącają się z równowagi, napięcie którejkolwiek baterii wynosi >50mV (0,05V) z innej baterii w zestawie, należy ładować każdą baterię osobno, aby zrównoważyć.Akumulatory BeLY 12V LiFePO4 obsługują połączenia szeregowe do 4 jednostek, a akumulatory 24V LiFePO4 obsługują połączenia szeregowe do 2 jednostek, maksymalnie 48V.

1. 4Konserwacja

Bateria litowa BeLY LiFePO4 nie wymaga regularnej konserwacji.

Regularnie sprawdzaj połączenie z biegunami akumulatora, jeśli śruba jest mocno dokręcona.

W przypadku zauważenia silnej korozji należy wyczyścić bieguny akumulatora.

1. 5 Odłączenie akumulatora

Jeśli istnieje podejrzenie, że bateria jest uszkodzona lub jeśli nie używasz jej przez dłuższy czas, odłącz ją w sposób opisany poniżej.

- Odłącz ujemny przewód połączeniowy od ujemnego zacisku akumulatora BeLY LiFePO4.Należy założyć osłonę ochronną na biegun ujemny lub okleić biegun ujemny odpowiednim, nieprzewodzącym prądem materiałem (np. taśmą izolacyjną), aby zabezpieczyć akumulator przed zwarciem.

- Odłącz dodatni przewód połączeniowy od dodatniego zacisku akumulatora BeLY LiFePO4.Należy założyć osłonę ochronną na biegun dodatni lub okleić biegun dodatni odpowiednim, nieprzewodzącym prądem materiałem (np. taśmą izolacyjną), aby chronić akumulator przed zwarciem.
